Project Description

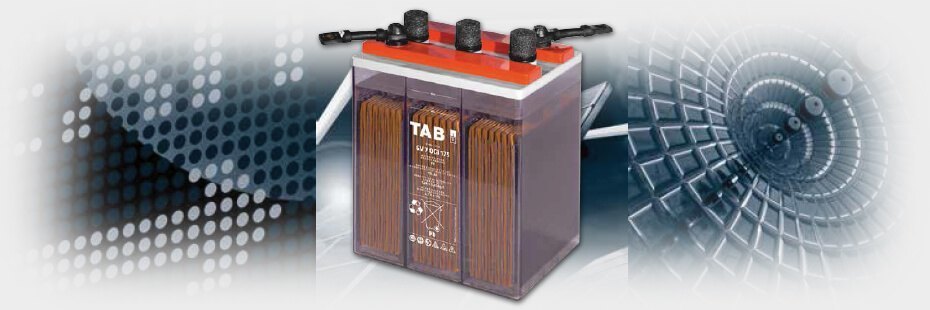

TAB OGi stacionarne baterije su ventilisane olovno-kiselinske baterije sa primenom na izvorima energije u industriji gde se primenjuju visoki sigurnosni standardi. Mogu biti korišćene kako u ciklusima dugog pražnjenja (10h) tako i kratkih od samo nekoliko minuta. Primarno polje primene su izvori DC napajanja u trafo stanicama, UPS sistemi, inudstrijski sistemi i panik osvetljenje. Takođe se mogu koristiti za startovanje motora i kod PV sistema napajanja.
Konstrukcija
- Pozitivna elektroda – Robusna rešetkasta ploča sa cirkularnim šipkama irađenim od korozivno otporne PbSe legure sa <2% Sb
- Negativna elektroda – pločasto ravna ekspanderom radnog veka u vidu legure sa malim sadržajem antimona
- Separatori – mikroporusnog tipa
- Elektrolit – sumporna kiselina gustine 1,24g/l
- Kontejner – izuzetno izdržljiv SAN transparentni
- Kontakti – keramički konektori, keramički kontakti levkastog oblika po DIN 40740 standardu
- Zaptivanje – 100% gasna i elektrolitska nepropusnost
- Polovi – P10, mesingani umetci
- Konektori – fleksibilni, izolovani bakarni kabel površine poprečnog preseka 35, 50, 70, 95 ili 120mm²
- Zaštita – IP 25 po DIN 40050 standardu, zaštita na dodir po VB 4 standardu
Punjenje
- IU karakteristika – Imax bez ograničenja
- Redovno punjenje – U = 2,23V/ćeliji ± 1%, između 10 ºC i 55 °C ΔU/ΔT = -0,004 V/°K ispod 10 °C na mesečnom proseku
- Brzo punjenje – U = od 2,35 do 2,40V/ćeliji vremenski ograničeno
- Vreme punjenja do 92% – 6h sa 1,5*I10 inicijalne struje, 2,23V/ćeliji, 50% C10 pražnjenja
Održavanje
- Svakih 6 meseci – Proveriti napon baterije, proveriti voltažu bloka kao i temperaturu
- Svakih 12 meseci – spustiti voltažu baterije i bloka, kao i temperaturu
Operativne informacije
- Životni vek – do 15 godna pri prosečnoj temperaturi od 20 °C, do 7,5 godina pri prosečnoj mesečnoj temperaturi od 30 °C, do 4 godine pri prosečnoj mesečnoj temperaturi od 40 °C
- Interval dopune vode – više od 3 godine pri prosečnoj temperaturi od 20 °C
- IEC 896-1 ciklusa – 1000
- Samopražnjenje – oko 3% mesečno pri prosečnoj temperaturi od 20 °C
- Operativna temperatura – od -20 °C do 55 °C, preporučeno od 10 °C do 30 °C
- Ventilacija – f1 = 0,5 (niskoprocentna antimonska legura) po VD 0510 deo 2 standardu standardu
- Mere – po DIN 40737 deo 3 standardu
- Testiranje – po IEC 896-1 standardu
- Aplikacija – po VDE 0510 deo 2 standardu
- Transport – ne spada u opasni teret u drumskom transportu
Uf V/ćeliji | 1,80 | 1,75 | 1,75 | 1,70 | 1,65 | 1,65 | 1,60 | IEC 896-1 | Dimenzije (mm) | Težina (kg) | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Pražnjenje (h) | 10 | 5 | 3 | 1 | 1/2 | 1/6 | 1/12 | RI (mΩ) | Isc (kA) | D | Š | V | Prazna | Puna |
Tip ćelije | ||||||||||||||
12V 1 OGi 25 | 29,0 | 25,5 | 22,5 | 16,8 | 14,3 | 9,2 | 6,7 | 16,79 | 0,72 | 272 | 205 | 392 | 22,0 | 33,0 |
12V 2 OGi 50 | 55,0 | 49,5 | 44,7 | 32,8 | 28,0 | 18,0 | 13,1 | 8,81 | 1,41 | 272 | 205 | 392 | 30,1 | 41,0 |
12V 3 OGi 75 | 80,0 | 74,5 | 67,5 | 49,6 | 42,2 | 27,3 | 19,8 | 5,94 | 2,11 | 272 | 205 | 392 | 38,2 | 49,0 |
12V 4 OGi 100 | 105,0 | 98,5 | 89,4 | 65,7 | 56,1 | 36,1 | 26,1 | 4,46 | 2,81 | 272 | 205 | 392 | 47,3 | 58,0 |
12V 5 OGi 125 | 135,0 | 123,0 | 111,3 | 81,6 | 69,0 | 44,3 | 31,7 | 3,57 | 3,52 | 380 | 205 | 392 | 62,3 | 78,0 |
12V 6 OGi 150 | 165,0 | 148,5 | 133,8 | 98,2 | 82,5 | 52,7 | 37,1 | 2,97 | 4,22 | 380 | 205 | 392 | 70,5 | 86,0 |
6V 7 OGi 175 | 187,2 | 167,3 | 151,3 | 110,7 | 91,2 | 56,9 | 39,6 | 1,27 | 4,93 | 272 | 205 | 392 | 37,7 | 49,0 |
6V 8 OGi 200 | 228,0 | 197,5 | 178,8 | 130,0 | 108,0 | 67,3 | 46,8 | 1,11 | 5,63 | 272 | 205 | 392 | 41,9 | 53,0 |
6V 9 OGi 225 | 254,0 | 221,5 | 200,7 | 145,8 | 121,5 | 75,5 | 52,6 | 0,99 | 6,36 | 380 | 205 | 392 | 51,6 | 68,0 |
6V 10 OGi 250 | 270,0 | 247,0 | 223,5 | 161,7 | 133,0 | 80,5 | 55,3 | 0,89 | 7,04 | 380 | 205 | 396 | 55,7 | 72,0 |
6V 11 OGi 275 | 304,0 | 272,5 | 245,1 | 177,6 | 146,0 | 88,5 | 60,7 | 0,81 | 7,78 | 380 | 205 | 392 | 58,8 | 75,0 |
6V 12 OGi 300 | 320,0 | 296,0 | 268,2 | 194,4 | 159,5 | 96,5 | 66,6 | 0,74 | 8,44 | 380 | 205 | 392 | 63,0 | 79,0 |
2V 3 OGi 75 | 80,0 | 74,5 | 67,5 | 49,6 | 42,2 | 27,3 | 19,8 | 0,99 | 2,11 | 103 | 206 | 420 | 9,1 | 13,8 |
2V 4 OGi 100 | 105,0 | 98,5 | 89,4 | 65,7 | 56,1 | 36,1 | 26,1 | 0,74 | 2,81 | 103 | 206 | 420 | 10,0 | 14,5 |
2V 5 OGi 125 | 135,0 | 123,0 | 111,3 | 81,6 | 69,0 | 44,3 | 31,7 | 0,60 | 3,52 | 103 | 206 | 420 | 10,9 | 15,2 |
2V 6 OGi 150 | 165,0 | 148,5 | 133,8 | 98,2 | 82,5 | 52,7 | 37,1 | 0,50 | 4,22 | 103 | 206 | 420 | 11,8 | 15,9 |
2V 7 OGi 175 | 187,2 | 167,3 | 151,3 | 110,7 | 91,2 | 56,9 | 39,6 | 0,42 | 4,93 | 103 | 206 | 420 | 12,6 | 16,5 |
2V 8 OGi 200 | 228,0 | 195,7 | 178,8 | 130,0 | 108,0 | 67,3 | 46,8 | 0,37 | 5,63 | 103 | 206 | 420 | 13,4 | 17,1 |
2V 9 OGi 225 | 254,0 | 221,5 | 200,7 | 145,8 | 121,5 | 75,5 | 52,6 | 0,33 | 6,36 | 103 | 206 | 420 | 14,2 | 17,7 |
2V 10 OGi 250 | 270,0 | 247,0 | 223,5 | 161,7 | 133,0 | 80,5 | 55,3 | 0,30 | 7,04 | 126 | 206 | 420 | 14,3 | 20,5 |
2V 11 OGi 275 | 304,0 | 271,5 | 245,1 | 177,6 | 146,0 | 88,5 | 60,7 | 0,27 | 7,78 | 145 | 206 | 420 | 16,1 | 23,3 |
2V 12 OGi 300 | 320,0 | 296,0 | 268,2 | 194,4 | 159,5 | 95,6 | 66,3 | 0,25 | 8,44 | 145 | 206 | 420 | 17,5 | 24,5 |
2V 24 OGi 600 | 684,0 | 592,5 | 536,4 | 390,0 | 324,0 | 201,9 | 140,4 | 0,13 | 16,42 | 205 | 272 | 392 | 41,9 | 53,0 |
2V 30 OGi 750 | 810,0 | 741,0 | 670,5 | 485,1 | 399,0 | 241,5 | 165,9 | 0,10 | 21,89 | 205 | 380 | 392 | 55,7 | 72,0 |
2V 36 OGi 900 | 960,0 | 888,0 | 804,6 | 583,2 | 478,5 | 289,5 | 198,9 | 0,08 | 24,63 | 205 | 380 | 392 | 63,0 | 79,0 |
