Project Description

TAB UPS stacionarne baterije su robusne olovno-kiselinske baterije visokog pražnjenja i visokih performansi. Glavna primena im je u sistemima bezprekidnog napajanja (UPS) u snagama od 50 do 250 kVA. Ove baterije takođe mogu da služe i za pokretanje dizel agregata rezervnih sistema napajanja.
Konstrukcija
- Pozitivna elektroda – Robusna rešetkasta ploča sa cirkularnim šipkama irađenim od korozivno otporne PbSe legure sa <2% Sb
- Negativna elektroda – pločasto ravna ekspanderom radnog veka u vidu legure sa malim sadržajem antimona
- Separatori – mikroporusnog tipa
- Elektrolit – sumporna kiselina gustine 1,28g/l
- Kontejner – izuzetno izdržljiv SAN transparentni ili sivi kontejner
- Kontakti – keramički konektori, keramički kontakti levkastog oblika po DIN 40740 standardu
- Zaptivanje – 100% gasna i elektrolitska nepropusnost
- Polovi – P10, mesingani umetci
- Konektori – fleksibilni, izolovani bakarni kabel površine poprečnog preseka 35, 50, 70, 95 ili 120mm²
- Zaštita – IP 25 po DIN 40050 standardu, zaštita na dodir po VBG 4 standardu
Punjenje
- IU karakteristika – Imax bez ograničenja
- Redovno punjenje – U = 2,25 – 2,27V/ćeliji ± 1%, između 10 ºC i 55 °C ΔU/ΔT = -0,004 V/°K ispod 10 °C na mesečnom proseku
- Brzo punjenje – U = od 2,35 do 2,40V/ćeliji vremenski ograničeno
- Vreme punjenja do 92% – 6h sa 1,5*I10 inicijalne struje, 2,23V/ćeliji, 50% C10 pražnjenja
Pražnjenje
- Referentna temperatura – 20 °C
- Inicijalni kapacitet – 100%
- Dubina pražnjenja – uobičajeno do 80%, ispod 80% DOD ili pražnjenje ispod finalnog napona (u zavisnosti od struje pražnjenja) treba izbeći
Održavanje
- Svakih 6 meseci – Proveriti napon baterije, proveriti voltažu bloka kao i temperaturu
- Svakih 12 meseci – spustiti voltažu baterije i bloka, kao i temperaturu
Operativne informacije
- Životni vek – do 12 godina pri prosečnoj temperaturi od 20 °C, do 6 godina pri prosečnoj mesečnoj temperaturi od 30 °C, do 3 godine pri prosečnoj mesečnoj temperaturi od 40 °C
- Interval dopune vode – više od 3 godine pri prosečnoj temperaturi od 20 °C
- IEC 896-1 ciklusa – 800
- Samopražnjenje – oko 3% mesečno pri prosečnoj temperaturi od 20 °C
- Operativna temperatura – od -20 °C do 55 °C, preporučeno od 10 °C do 30 °C
- Ventilacija – f1 = 0,5 (niskoprocentna antimonska legura) po VD 0510 deo 2 standardu standardu
- Mere – po DIN 40737 deo 3 standardu
- Testiranje – po IEC 896-1 standardu
- Aplikacija – po VDE 0510 deo 2 standardu
- Transport – ne spada u opasni teret u drumskom transportu

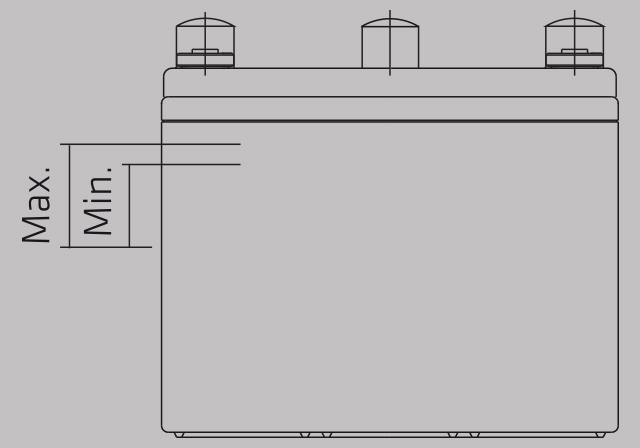

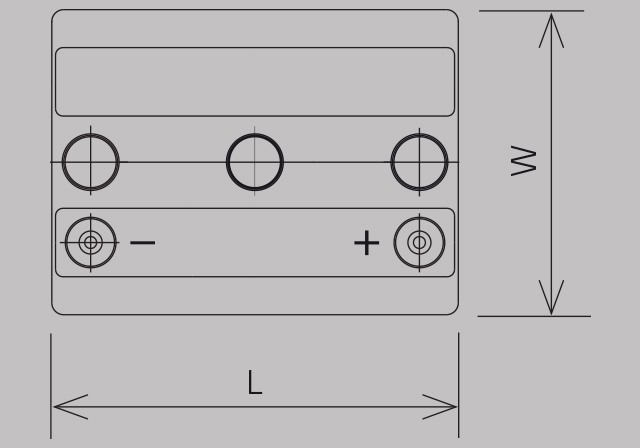

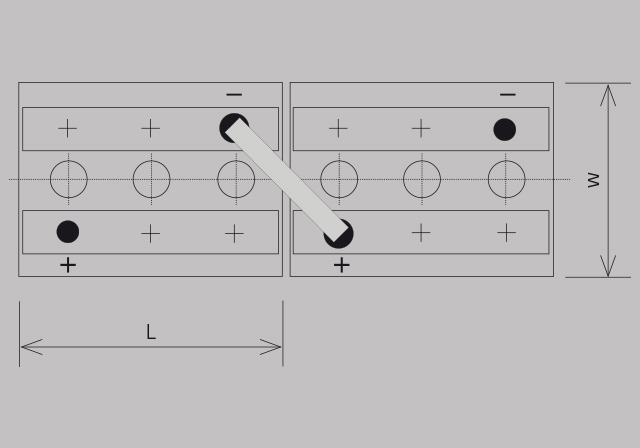

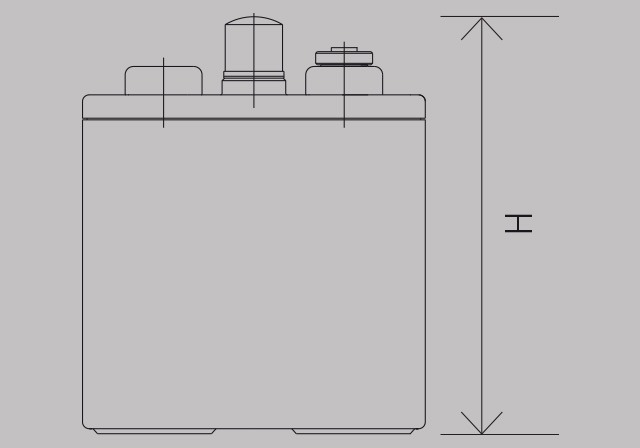

Uf V/ćeliji | 1,80 | 1,75 | 1,75 | 1,70 | 1,65 | 1,65 | IEC 896-1 | Dimenzije (mm) | Težina (kg) | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Pražnjenje (min) | 60 | 30 | 15 | 10 | 5 | RI (mΩ) | Isc (kA) | D | Š | V | Prazna | Puna | |

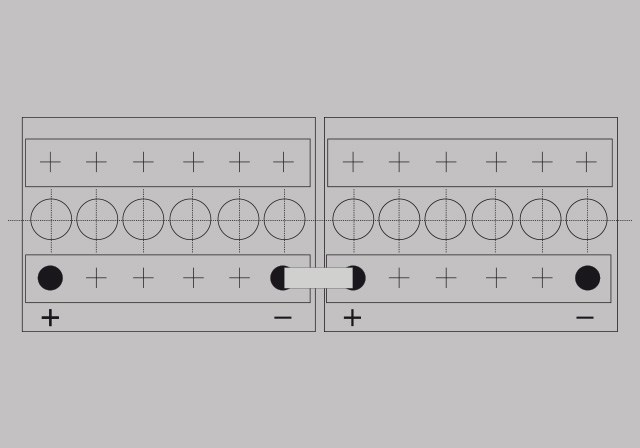

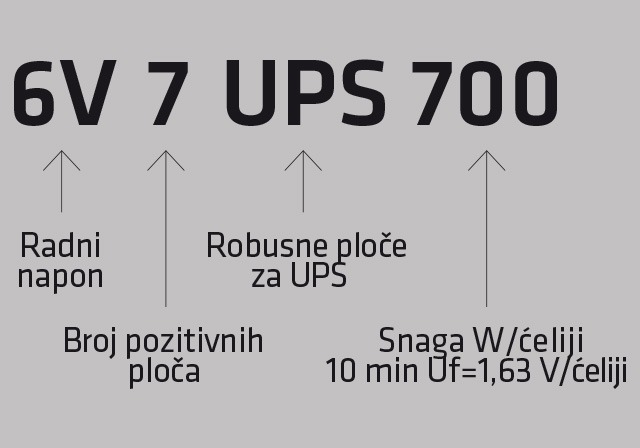

Tip ćelije | C10 (Ah) | W/ćeliji | |||||||||||
12V 1 UPS 100 | 41 | 42 | 64 | 92 | 120 | 181 | 16,8 | 0,73 | 272 | 205 | 392 | 22,0 | 33,0 |
12V 2 UPS 200 | 59 | 73 | 112 | 169 | 218 | 323 | 8,4 | 1,46 | 272 | 205 | 392 | 30,1 | 41,0 |
12V 3 UPS 300 | 86 | 103 | 162 | 246 | 313 | 465 | 5,6 | 2,20 | 272 | 205 | 392 | 38,2 | 49,0 |
12V 4 UPS 400 | 114 | 135 | 210 | 322 | 410 | 606 | 4,2 | 2,93 | 272 | 205 | 392 | 47,3 | 58,0 |
12V 5 UPS 500 | 147 | 169 | 264 | 412 | 520 | 755 | 3,36 | 3,66 | 380 | 205 | 392 | 62,3 | 78,0 |
12V 6 UPS 600 | 179 | 204 | 327 | 500 | 629 | 895 | 2,8 | 4,39 | 380 | 205 | 392 | 70,5 | 86,0 |
6V 7 UPS 700 | 206 | 237 | 384 | 588 | 737 | 1040 | 1,2 | 5,13 | 272 | 205 | 392 | 37,1 | 49,0 |
6V 8 UPS 800 | 247 | 272 | 440 | 676 | 848 | 1187 | 1,05 | 5,86 | 272 | 205 | 392 | 41,9 | 53,0 |
6V 9 UPS 900 | 271 | 306 | 492 | 742 | 913 | 1294 | 0,93 | 6,59 | 380 | 205 | 392 | 52,0 | 68,0 |
6V 10 UPS 1000 | 293 | 342 | 558 | 812 | 1014 | 1403 | 0,84 | 7,32 | 380 | 205 | 396 | 57,0 | 72,0 |
6V 11 UPS 1100 | 325 | 381 | 592 | 879 | 1098 | 1509 | 0,76 | 8,05 | 380 | 205 | 392 | 59,0 | 75,0 |
6V 12 UPS 1200 | 347 | 418 | 640 | 946 | 1178 | 1613 | 0,70 | 8,79 | 380 | 205 | 392 | 63,0 | 86,0 |
2V 24 UPS 2400 | 742 | 816 | 1321 | 2027 | 2544 | 3562 | 0,13 | 17,58 | 205 | 272 | 392 | 41,9 | 53,0 |
2V 30 UPS 3000 | 879 | 1027 | 1674 | 2437 | 3042 | 4209 | 0,10 | 21,90 | 205 | 380 | 392 | 57,0 | 72,0 |
2V 36 UPS 3600 | 1041 | 1253 | 1920 | 2837 | 3535 | 4838 | 0,08 | 26,30 | 205 | 380 | 392 | 63,0 | 86,0 |
